Tips mengukur Tegangan Wajib VALW Pada Laptop Acer Aspire One 722

Naurakomputer.com - Tegangan wajib atau di sebut Dalam Rangkaian Matherbord VALW : Voltage Alway Merupakan Tegangan yang sudah ada saat laptop atau Komputer di hubungkan ke adaptor Listrik Meskipun belum di tekan tombol power switch. Tegangan wajib pada laptop terdiri dari 5 bagian penting di antaranya :

1. Tegangan pada Jack Adaptor Berkisar 19 V
2. Tegangan 5 V
3. Tegangan 3 V
4, Tegangan 3 V Pada tombol power Switch
5. Tegangan 3 V Pada Kaki Bios

Kelima tegangan tersebut haruslah ada jika salah satu tidak muncul maka dapat terjadi laptop mati Total, Untuk Mengetahui Letak dari masing-masing tegangan tersebut dapat Kita gunakan Schematic laptop Acer Aspire 0ne 722 yang dapat anda lihat pada artikel berikut

Schematic dan Service manual Laptop Acer Aspire One 722

1. Cara Mengukur Tegangan Wajib Valw 19 Volt

• Silahkan mengunakan Multitester Analog kemudian putar ke bagian DCV 50, lalu Hubungkan Kabel merah ke positif dan hitam ke negatif maka Wajib muncul tegangan 19 V
• Jika tidak muncul silahkan cek hubungan ke Arus Listrik PLN dan Keadaan Jack adaptor

2. Cara Mengukur Tegangan Wajib Valw 5 Volt

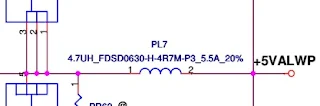

• Buka File Schematic  Laptop Acer Aspire One 722 kemudian di pencarian Ketik VALW Maka akan muncul lokasi Rangkaian komponen Valw 5 V


•  Hubungkan kabel Positif Multitester ke salah saru kaki PL7 dan kabel negatif ke Ground
• Maka harus muncul tegangan 5 Volt

3. Cara Mengukur Tegangan Wajib Valw 5 Volt

• Buka File Schematic  Laptop Acer Aspire One 722 kemudian di pencarian Ketik VALW Maka akan muncul lokasi Rangkaian komponen Valw 3 V


• Hubungkan kabel Positif Multitester ke salah saru kaki PL6 dan kabel negatif ke Ground
• Maka harus muncul tegangan 3 Volt

4, Cara Mengukur Tegangan 3 V Pada tombol power Switch

• Pada motherboard Silahkan cari tombol power SW1
• hubungkan salah satu kakinya ke positif multi tester
• maka harus muncul tegangan 3 V



5. Cara Mengukur Tegangan 3 V Pada Kaki Bios

• Buka File Schematic  Laptop Acer Aspire One 722 kemudian di pencarian Ketik Bios Maka akan muncul lokasi Rangkaian komponen Bios / Rom dengan Kode U7
• hubungkan salah satu kakinya ke positif multi tester

• Maka harus muncul Tegangan 3 Volt

Demikain engukur tegangan wajib khusu laptop Acer Aspire 0ne 722  semoga bermanfaat

Sumber ; Teknisi Naura Komputer
