Kupas Tuntas Komponen, Cara Kerja dan Perbaikan Power supply PC Bagian 4

Power Supply Troubleshooting !

Memperbaiki Power Supply 3x lebih mudah dari memperbaiki Motherboard, tetapi Memperbaiki Power Supply 3x lebih berbahaya dari memperbaiki Motherboard. Catu daya membantu mengubah arus biasa menjadi tegangan DC rendah untuk penggunaan komputer Anda. Setelah power supply gagal bekerja, kita tidak akan dapat menggunakan komputer. Setelah komputer tidak bekerja, yang harus dilakukan adalah melakukan pemecahan masalah power supply. Periksa Power Supply untuk kerusakan dan periksa semua koneksi yang diperlukan.

Dibawah ini adalah tanda-tanda umum yang dapat diamati dari perilaku komputer ketika Power Supply rusak;

1. Tidak bisa hidup. Semua lampu indikator mati

2. Kipas Power Suply tidak jalan. Ketika komputer dihidupkan, tidak ada reaksi sama sekali

3. CPU sering restart sendiri.

4. CPU sering mati sendiri setelah beberapa waktu digunakan.

Catatan: Point 3-4 sering mirip dengan kerusakan yang disebabkan perangkat lain pada motherboard.

Setelah mengadakan penelusuran maka didapatlah kerusakan-kerusakan umum yang menyebabkan Power Supply mengalami gagal fungsi sebagaimana mestinya.

1. Dioda penyearah putus sehingga daya hilang sama sekali

2. Sekering putus sehingga daya hilang sama sekali

3. Resistor mengalami perubahan nilai, putus atau malah menjadi sirkuit hubung singkat

4. Transistor putus atau malah menjadi sirkuit singkat

5. Kapasitor menjadi kering sehingga tegangan tidak stabil atau drop

6. Kapasitor meledak karena lonjakan tegangan yang disebabkan kerusakan komponen lain

7. IC regulator putus/rusak

8. IC monitoring tegangan tidak berfungsi sehingga tegangan tidak stabil

9. Koneksi kaki komponen melalui solderan jelek sehingga aliran listrik macet

Untuk melakukan perbaikan akan masalah di atas maka ada 3 tahap yang akan dilalui yaitu;

1. Tahap analisa dan lokalisasi letak komponen yang rusak

2. Tahap penggantian komponen

3. Tahap finishing dan tes hasil perbaikan

PERHATIAN !!!

Karena mengerjakan Power Supply adalah menyangkut listrik tegangan tinggi maka saya mengingatkan adan untuk wajib membaca beberapa petunjuk di bawah ini.

1) Jangan bekerja sendirian - dalam keadaan darurat kehadiran orang lain mungkin penting.

2) Pakailah sepatu/sendal karet ketika bekerja.

3) Jangan memakai perhiasan apapun yang bisa menyebabkan kontak listrik dengan sirkuit.

4) Atur area kerja Anda seluas mungkin dengan alasan mungkin secara tidak sengaja bisa terkena kontak listrik.

5) Jika papan sirkuit yang dilepas dari tempatnya, ditempatkan diatas bahan isolasi antara papan dan apa saja yang bisa menyebabkan listrik pendek.

6) Jika karena terpaksa anda harus menyentuh sirkuit yang berhubungan dengan kapasitor catu daya yang besar kosongkan dulu tegangan sisanya dengan resistor yang besar dalam ukuran 5-50 ohm V perkiraan (misalnya, untuk kapasitor 200 V , menggunakan resistor 1K-10K ohm). Caranya adalah hubungkan kaki positip-negatif kapasitor dengan menggunakan resistor.

7) Lakukan sebagai tes sebanyak mungkin, pertama dengan aliran listrik dan kedua dengan tanpa aliran listrik pada komponen. Sebagai contoh, semikonduktor di bagian catu daya dari sebuah dapat diuji untuk sirkuit pendek dengan ohmmeter.

8) Jangan bekerja jika Anda lelah, ini adalah listrik tegangan tingi dan kecerobohan kecil bisa membakar rumah anda.

A. Metode Sederhana

Mengetahui bagaimana memeriksa Power Supply  dan kapan atau bagaimana cara menggantinya mempunyai tantangan tersendiri.

Berikut adalah metode penelusuran sederhana ketika Power Supply mengalami masalah.

1. PC tidak ada power

Pertama, tidak ada power berarti tidak ada aliran listrik. Anda perlu memeriksa stop kontak untuk memastikan bahwa alat ini dalam keadaan baik. Jika Anda yakin PC terhubung, periksa kabel listrik ke PC untuk memastikan bahwa tegangan AC tersambung ke unit sistem. Jika daya ada, nyalakan PC dan memeriksa arus dari catu daya ke motherboard.

2. Masalah Reboot PC sendiri

Satu hal yang mungkin Anda hadapi dalam mengatasi masalah Power Supply adalah ketika PC reboot. Reboot komputer itu sendiri tanpa ada peringatan informasi yang berarti. Boot error saat komputer dijalankan awalnya juga adalah tanda bahwa catu daya sedang sakit.

3. Masalah dalam Mendistribusikan Daya

Jika catu daya hidup tapi tidak sempurna, ada kemungkinan bahwa salah satu perangkat dapat menerima pasokan listrik tetapi yang lainnya tidak. Artinya penyebaran daya tidak merata. Misalnya, hard drive dapat menerima daya, sedangkan drive CD-ROM tidak bisa.

4. Masalah koneksi Power Supply

Jika Anda sudah memeriksa stopkontak, serta kabel listrik dan keduanya baik, maka hal selanjutnya adalah mengecek koneksi ke motherboard. Jika tidak, maka masalah tersebut benar-benar di power supply. Anda dapat dengan mudah memeriksa output dari power supply menggunakan multimeter.

B. Metode Pengamatan

Metode pengamatan dilakukan setelah metode sederhana diatas tidak mendatangkan hasil. Lakukan metode ini dengan langkah-langkah berikut;

1.Buka Power Supply dari tempatnya, kemudian buka casing Power Supply. Bersihkan terlebih dahulu bagian dalam Power Supply agar pengamatan berjalan baik.

2.Periksa seteliti mungkin setiap komponen elektronika pada PCB Power Supply.

C. Menggunakan Metode Pengukuran Nila dan Polaritas Komponen

Jika dua metode sebelumnya belum emgnatasi masalah, maka saatnya kini untuk memastikan apakah

semua komponen itu masih sesuai dengan nilai sesuai yang terulis. Untuk metode ini memang tidak

semua komponen bisa diukur nilainya dengan hanya metode sederhana. Oleh karena itu dalam tahap ini

kita hanya akan mengukur beberapa komponen seperti dioda, resistor, transistor saja.

1. Dengan solder yang dipanaskan silahkan bebaskan kaki komponen yang akan diukur nilainya. Mengapa harus dibebaskan adalah untuk menghindari pengaruh sirkuit pendek dari komponen lain.

2. Setelah dibebaskan, silahkan ukur nilai dari masing-masing komponen. Untuk itu saya persilahkan melihat kembali cara pengukuran komponen yang telah dibahas pada ebook Step by Step Motherboard Repair.

D. Menggunakan Metode Pengukuran Tegangan

Untuk melakukan pengukuran tegangan maka Power Supply harus dalam keadaan aktif. Masalahnya adalah Power Supply PC harus “disulut” dulu baru aktif. Menghubungkan Power Supply dengan listrik saja tidak akan membuat Power Supply langsung aktif dan dalam keadaa ini tegangan belum bisa diukur.

Catatan: Cara mengaktifkan Power Supply dibawah ini tidak sama pada semua power supply. Tes ini saya ambil dari Power Supply low end. HATI-HATI MELAKUKAN TES TEGANGAN!!!

Cara mengaktifkan Power Supply;

1. Hubungkan Power Supply dengan listrik melalui kabel AC Power Supply ke stop kontak listrik

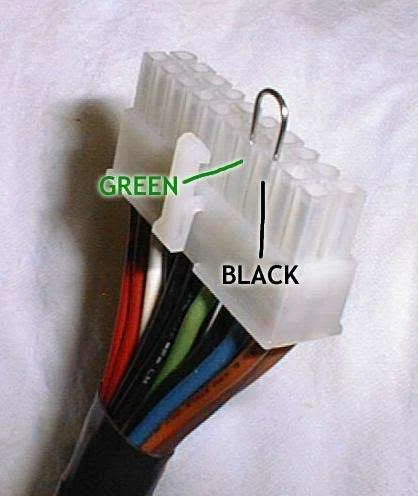

2. Hubungkan ujung pin Power Supply seperti gambar di bawah ini;

3. Setelah anda lakukan seperti gambar di atas jika Power Supply masih baik maka kipas akan segera jalan menunjukkan Power Supply beroperasi

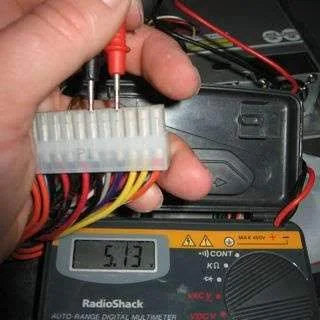

4. Jika Power Supply sudah beroperasi silahkan lakukan pengukuran tegangan
